SSM3J15FV

网站管理员 2024-09-07

TOSHIBA(东芝)-SSM3J15FV

1.SSM3J15FV应用

  • 高速开关应用
  • 模拟开关应用

2.SSM3J15FV特性

• 最适合在小型封装中进行高密度安装
• 低导通电阻:
 RDS(ON) = 12 Ω (max) (@VGS = −4 V)
 RDS(ON) = 32 Ω (max) (@VGS = −2.5 V)

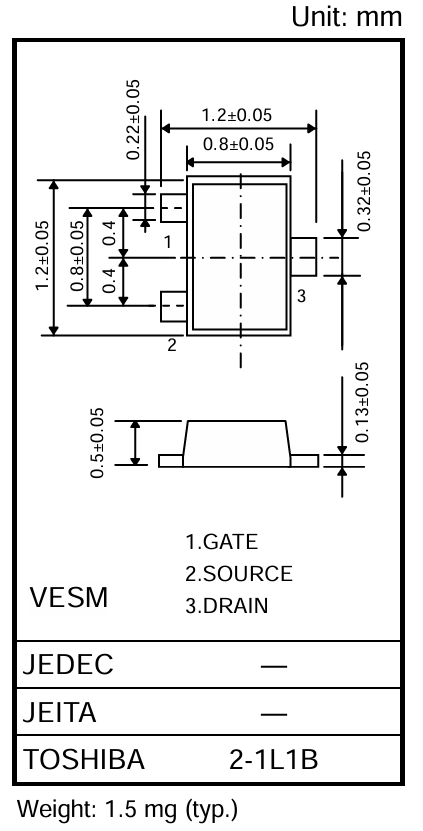

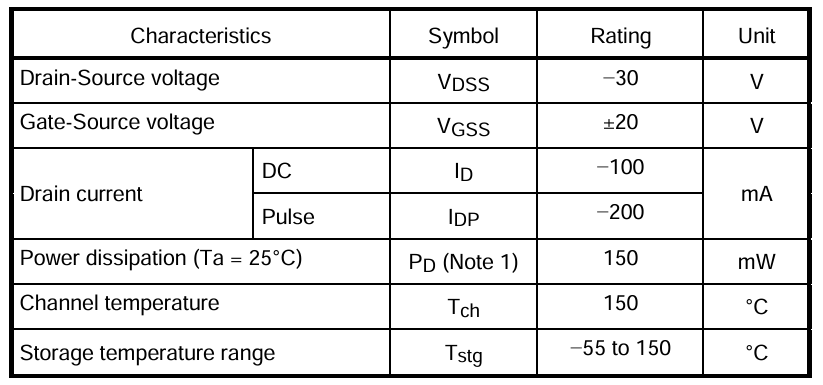

3.SSM3J15FV绝对最大额定值 (Ta = 25°C)

注:在重负载下连续使用(例如施加高温/电流/电压和温度的显着变化等)可能会导致本产品的可靠性显着下降,即使使用条件(即工作温度/电流/电压等)在绝对最大额定值范围内。请在查看东芝半导体可靠性手册(“处理注意事项”/“降额概念和方法”)和各个可靠性数据(即可靠性测试报告和估计故障率等)后设计适当的可靠性。注 1:安装在 FR4 板上(25.4 mm × 25.4 mm × 1.6 mm,铜焊盘:0.585 mm2)

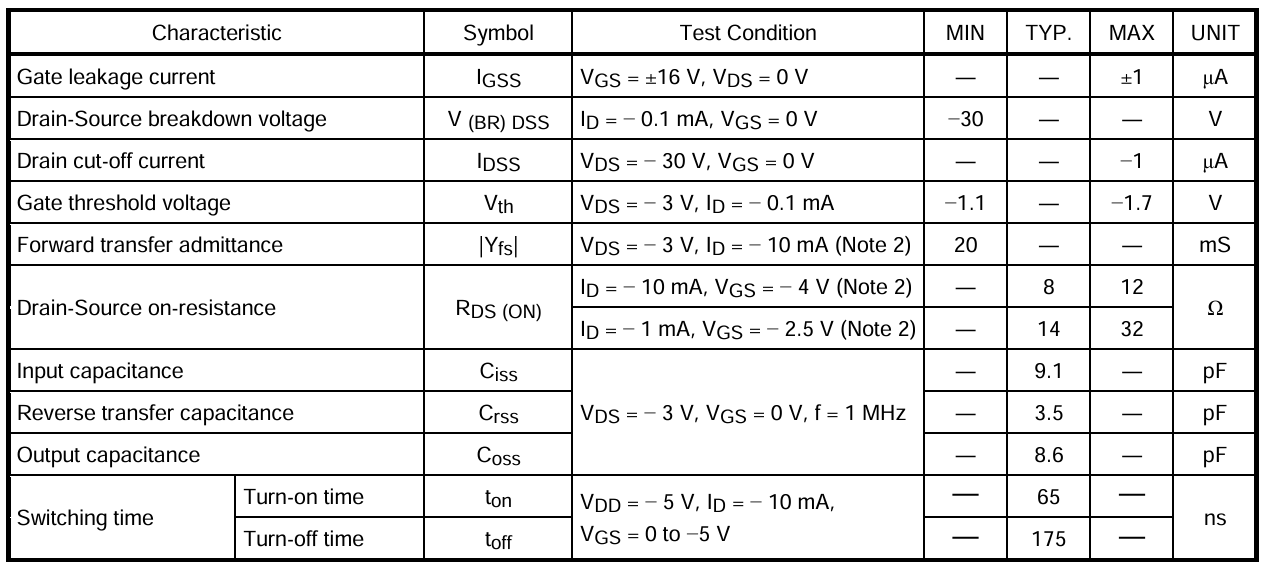

4.SSM3J15FV电气特性 (Ta = 25°C)

注 2:脉冲测试

附件下载

SSM3J15FV,L3F.PDF
