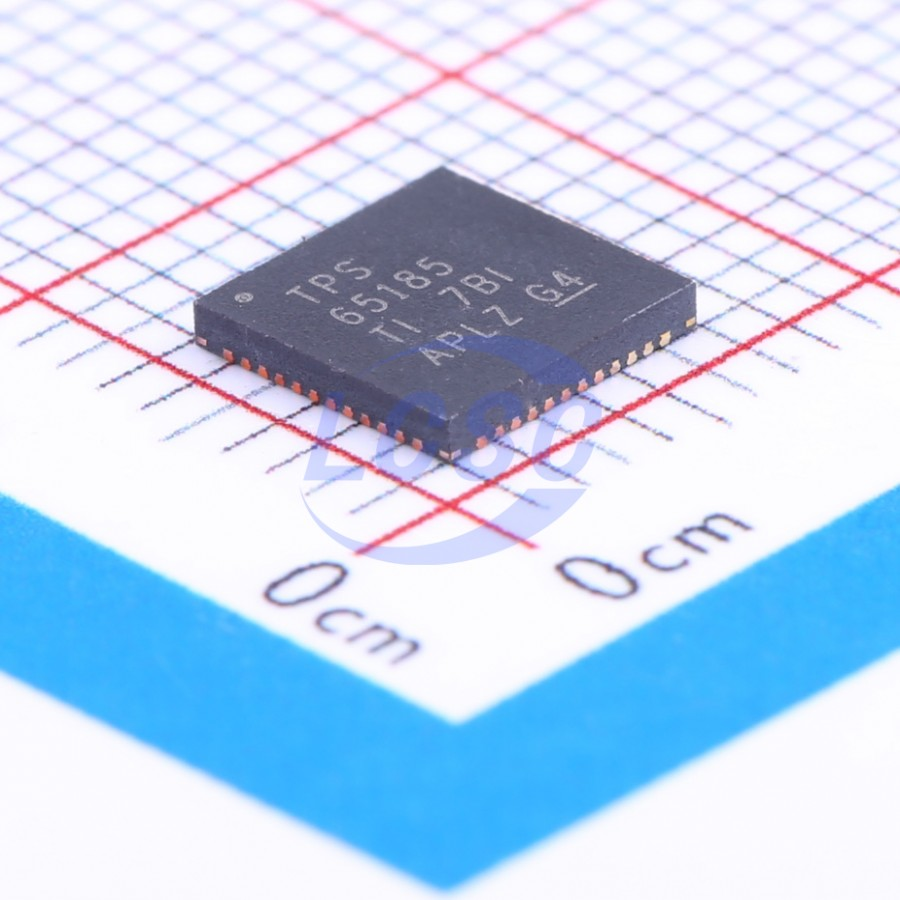

TPS65185RSLR
Texas Instruments TPS65185RSLR 电源管理集成电路
Texas InstrumentsTPS65185RSLR电源管理集成电路 （PMIC） 是一款单芯片电源，专为便携式电子阅读器应用中使用的 E-Ink® Vizplex™ 显示器而设计。该设备支持最大 9.7 英寸或更大的面板尺寸。两个高效 DC-DC 升压转换器产生 ±16V 电源轨，通过两个更换泵升压至 22V 和 –20V。此功能为 Vizplex 面板提供栅极驱动器电源。两个跟踪 LDO 可产生 ±15V 源极驱动器电源，支持高达 120/200mA （TPS65185/TPS651851） 的输出电流。所有导轨均可通过 I 调节2C接口，以适应特定的面板要求。特征
- 用于 E Ink Vizplex 电子纸 （E-Paper） 显示器的单芯片电源管理解决方案
- 从单个低压输入电源产生正栅极和负栅极，以及源极驱动器电压和背板偏置
- 支持 9.7 英寸及更大尺寸的面板
- 3V 至 6V 输入电压范围
- 用于正轨底座的升压转换器
- 用于负电源轨基极的反相降压-升压转换器
-
两个可调 LDO，用于源极驱动器电源
- TPS65185 LDO1：15V，120mA （VPOS）
- TPS65185 LDO2：–15V、120mA （VNEG）
- TPS651851 LDO1：15V，200mA （在 VIN ≥ 3.6V （VPOS） 时
- TPS651851 LDO2：–15V、200mA （在 VIN ≥ 3.6V （VNEG） 时
-
精确的输出电压跟踪
- VPOS – VNEG = ±50mV
- 两个电荷泵，用于栅极驱动器电源
- CP1：22V，15mA （VDDH）
- CP2：–20V、15mA、（视相）
-
可调VCOM驱动器，可实现精确的面板背板偏置
- 0V 至 –5.11V
- ±1.5% 精度 （±10mV）
- 9 位控制（10mV 标称步长）
- 所有轨道上的主动放电
- 集成 10Ω、3.3V 电源开关，用于禁用系统电源轨至 E-Ink 面板
应用
- 用于有源 Matrix E 墨水 Vizplex 面板的电源
- 电子纸显示器 （EPD） 电源
- 电子书阅读器
- 双屏手机和平板电脑
- 具有集成或软件时序控制器 （OMAP™） 的应用处理器

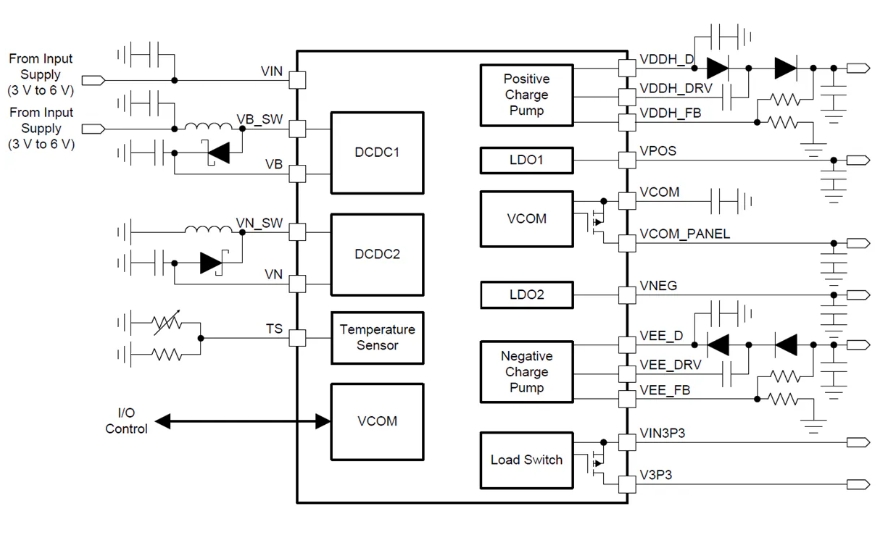

典型应用原理图
附件下载
TPS65185RSLR单芯片电源规格书.pdf
