POWERSTEP01

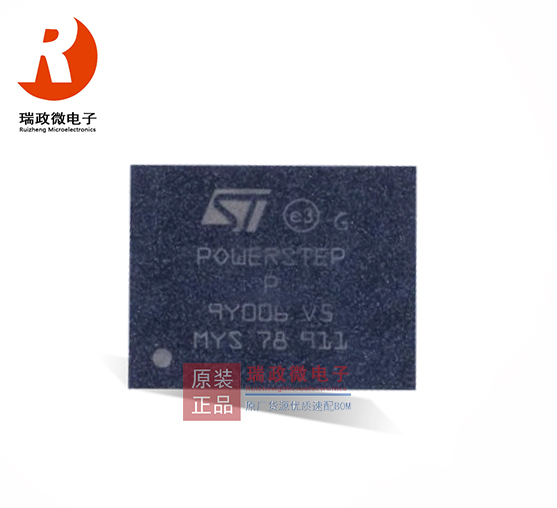

STMicroelectronics POWERSTEP01 控制器

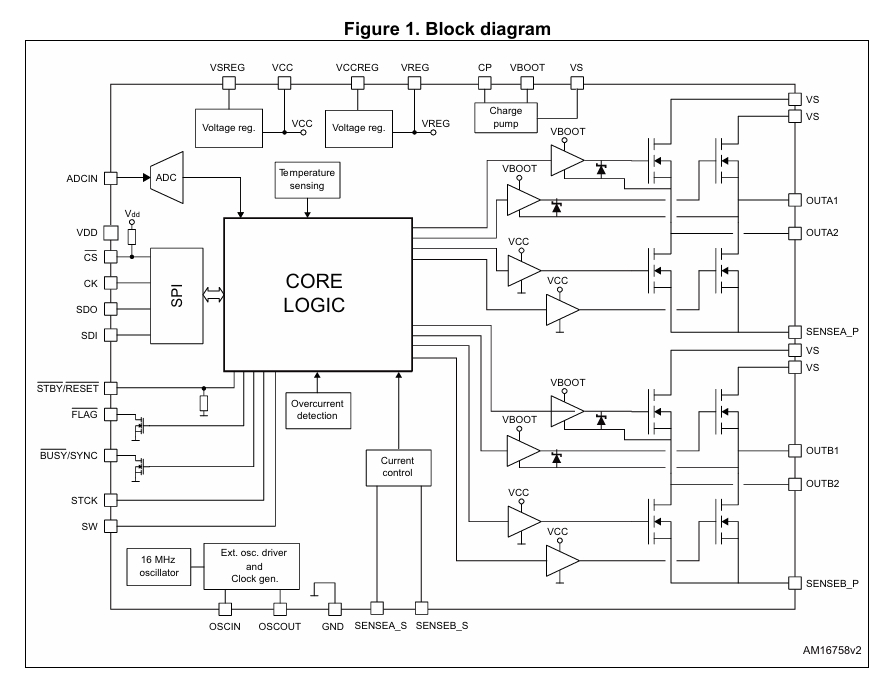

STMicroelectronics POWERSTEP01 控制器和 MOSFET 是一种系统级封装，集成了 8 个 N 通道 16mΩ MOSFET，用于高达 85V 的步进应用，并带有一个 SPI 可编程控制器。STMicroelectronics powerSTEP01 控制器和 MOSFET 通过速度曲线生成和定位计算提供对运动的全数字控制。该器件集成了双通道低电阻DS（开）全桥，带嵌入式非耗散过流保护。 POWERSTEP01该器件可在电压模式驱动和高级电流控制下工作，以满足不同的应用需求。数字控制内核可以生成用户定义的运动曲线，包括加速、减速、速度或目标位置，可通过专用寄存器集轻松编程。所有应用命令和数据寄存器，包括用于设置模拟值（即电流保护跳变点、死区时间、PWM 频率等）的寄存器，都通过标准的 5 Mbit/s SPI 发送。一组非常丰富的保护（热保护、低总线电压保护、过流保护和电机失速保护）使 powerSTEP01 成为最苛刻的电机控制应用所要求的“防弹”保护装置。特征
- 10.5V 至 85V 电压范围
- 10安培RMS最大输出电流
- 高达 1/128 微步
- 可编程速度配置文件和高级命令
- 可调输出转换速率
- 具有菊花链功能的 SPI
- FLAG 和 BUSY LED 指示灯
- 灵活的电源电压管理
- 适合与 STEVAL-PCC009V2一起使用
应用
-
大功率双极步进电机
- 舞台灯光
- 监控系统
- 纺织机和缝纫机
- 拾取和放置机器
附件下载
POWERSTEP01_规格书.PDF
