SSM3J133TU

1.SSM3J133TU电源管理开关应用

 • 1.5V 驱动

 • 低导通电阻：

 RDS（ON） = 88.4 mΩ（最大值） （@VGS = -1.5 V）

RDS（ON） = 56.0 mΩ（最大值） （@VGS = -1.8 V）

 RDS（ON） = 39.7 mΩ（最大值） （@VGS = -2.5 V）

 RDS（ON） = 29.8 mΩ（最大值） （@VGS = -4.5 V）

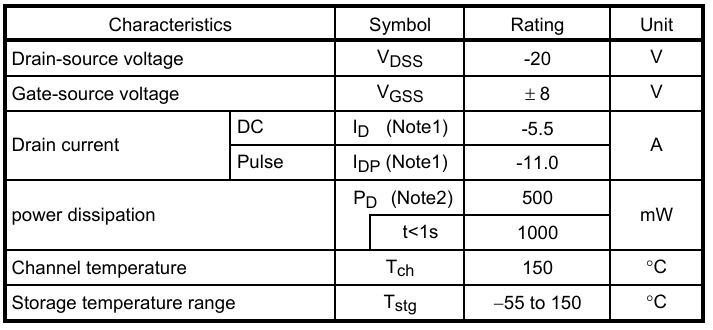

2.SSM3J133TU绝对最大额定值 （Ta = 25°C）

注：在重负载下连续使用（例如施加高温/电流/电压和温度的显着变化等）可能会导致本产品的可靠性显着下降，即使使用条件（即工作温度/电流/电压等）在绝对最大额定值范围内。请在查看东芝半导体可靠性手册（“处理注意事项”/“降额概念和方法”）和各个可靠性数据（即可靠性测试报告和估计故障率等）后设计适当的可靠性。注1：使用过程中通道温度不应超过 150°C。注 2：安装在 FR4 板上（25.4 mm × 25.4 mm × 1.6 mm，铜焊盘：645 mm2）

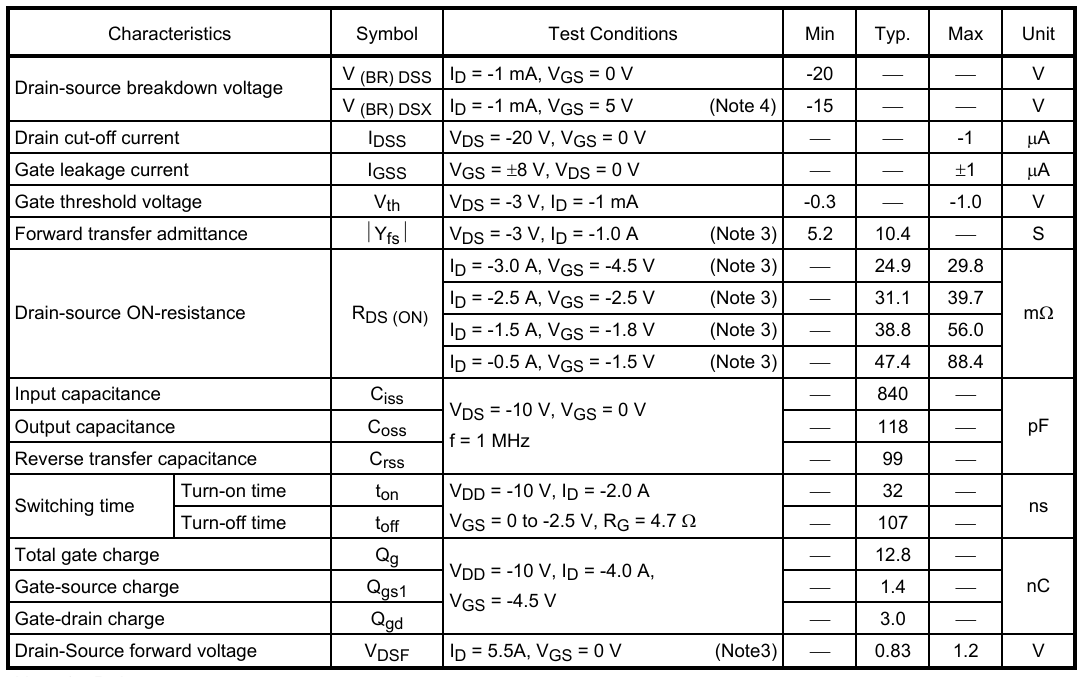

3.SSM3J133TU电气特性 （Ta = 25°C）

注 3：脉冲测试注 4：如果在栅极和源之间施加正向偏置，该器件将进入 V（BR）DSX 模式。请注意，在此模式下，漏源击穿电压会降低。
