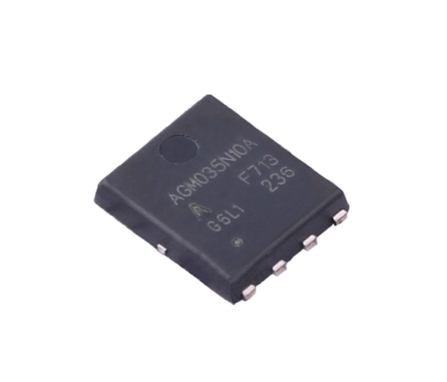

控源AGM035N10A详情:   1个N沟道，漏源电压(Vdss): 100V，连续漏极电流(Id):112A，功率(Pd):104W

●产品概述

AGM035N10A结合先进的沟槽式MOSFET技术，具有低电阻封装，可提供极低的RDS（ON）。该器件是负载开关和电池保护应用的理想选择。

●产品特点

    ■先进的高电池密度沟槽技术 ■低RDS(ON)可将导电损耗降到最低 ■低栅极充电快速开关 ■低热阻■100%雪崩测试 ■100%DVD测试

●应用

   ■MB/VGAV核心 ■SMPS2nd同步整流器 ■POL应用 ■BLDC驱动器

mos管选型



选择合适的MOS管需要考虑多个关键参数和因素，以确保其性能满足特定应用的需求。以下是一些重要的参数和步骤，用于指导MOS管的选型：¹²

1. 额定电压（Vds）：确保MOS管的额定电压高于工作电压，以提供足够的安全余量。对于感性负载或高开关频率的应用，需要考虑更大的耐压余量。

2. 额定电流（Id）：也称为连续漏极电流，是指MOS管在正常工作条件下能够承受的最大电流。应确保其额定电流高于预期的工作电流，以避免过载损坏。

3. 导通电阻（Rds(on)）：较低的导通电阻可以减少功率损耗和发热，提高系统的效率。应根据散热条件和功率损耗要求来选择合适的导通电阻。

4. 栅极到源极阈值电压（Vgs(th)）：是指使MOS管从截止状态转变为导通状态所需的最小栅源电压。应确保栅极电压高于阈值电压，以保证MOS管能够可靠地导通。

5. 封装类型：封装类型影响MOS管的安装、散热和电气性能。应根据PCB的尺寸和内部高度限制，选择适合的封装类型。

6. 脉冲漏极电流（ID脉冲）：在系统启动期间可能会有很高的浪涌电流，只要不超过规定值，MOS管就不会有问题。

7. 功耗：MOS管的Datasheet将提供额定功率耗散或者功率耗散能力。功耗是结温、实际工作温度和热阻的函数。

8. 工作和储存温度：指定MOS管在运行时安全运行的温度范围。存储温度也指定了相同的范围，超出这个限制运行会损坏MOS管。

9. 热特性：热阻用于计算MOS管在工作温度下相应的额定功率耗散。

选择功率MOS管的步骤包括：

· 找出应用的所有参数，例如最大电压、最大电流和工作温度。

· 找出电路的总负载。

· 计算MOSFET所需的峰值电流和峰值负载。

· 找出系统的效率。

· 计算有损耗的负载。

· 增加安全系数（视操作温度而定）。

· 检查设备是否将作为双向设备运行。

通过综合考虑这些参数和步骤，可以选出最适合特定应用的MOS管。
