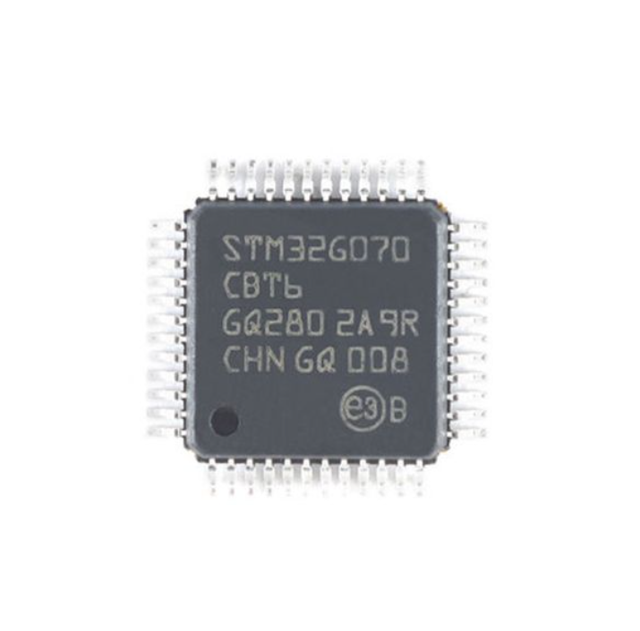

STM32G070CBT6
STMicroelectronics STM32G070CBx 微控制器
STMicroelectronics STM32G070CBx微控制器基于高性能Arm Cortex-M0+ 32位RISC内核，工作频率为64MHz。这些 MCU 集成了内存保护单元 （MPU）、高速嵌入式存储器、直接内存访问 （DMA）、广泛的系统功能、增强型 I/O 和外设。STM32G070CBx器件的工作温度范围为-40°C至85°C，电源电压范围为2V至3.6V。这些微控制器具有 CRC 计算单元、通信接口和日历 RTC，具有警报和从停止/待机状态定期唤醒的功能。®®特征
-
核心：
- Arm 32 位 Cortex-M0+ CPU®®
-
记忆：
- 128KB闪存，带保护功能
- 36KB SRAM
- CRC计算单元
-
复位和电源管理：
- 上电/断电 rRset （POR/PDR）
-
低功耗模式：
- 休眠、停止和待机
- V蝙蝠为RTC和备份寄存器供电
-
多达 59 个快速 I/O：
- 所有这些都可映射到外部中断向量上
- 多个 5V 容限 I/O
- 具有灵活映射功能的 7 通道 DMA 控制器
-
12 位和 0.4μs ADC：
- 高达 16 位，具有硬件过采样功能
- 0V至3.6V转换范围
-
11 个计时器：
- 用于高级电机控制的 16 位、5 个 16 位通用、2 个基本 16 位、2 个看门狗和 SysTick 定时器
- 日历 RTC，带警报和定期从停止/待机唤醒
-
通讯接口：
- 二 I2C总线接口支持快速模式和带额外电流吸收的接口，一个支持SMBus/PMBus，以及从停止模式唤醒
- 4 个 USART，带主/从同步 SPI
- 两个 SPI 具有 4 至 16 位可编程位帧，一个 SPI 与 I2S 接口
- 串行线调试 （SWD） 开发支持
- 所有封装均符合 ECOPACK 2 标准
规格
-
时钟管理：
- 4MHz至48MHz晶体振荡器
- 32kHz晶体振荡器，带校准功能
- 内部 16MHz RC，带 PLL 选项
- 内部 32kHz RC 振荡器 （±5%）
- 工作温度范围：-40°C至85°C
- 2V至3.6V电源电压范围
电路图
方框图
附件下载
STM32G070CBT6_规格书.PDF
