TCR2EN13
Toshiba TCR2EN 200mA 低压差稳压器
Toshiba TCR2EN 200mA 低压差稳压器是具有开/关控制输入的CMOS通用单输出稳压器。TCR2EN 具有低压差、低静态偏置电流和快速负载瞬态响应。TCR2EN LDO 提供 1.0V 至 3.6V 之间的各种固定输出电压，可驱动高达 200mA 的电流。这些器件支持过流保护和自动放电功能。东芝TCR2EN 200mA低压差稳压器具有160mV（2.5V输出，I外= 150mA），输出噪声电压低至35μV有效值（2.5V输出），负载瞬态响应仅为⊿V外= ±55mV （I外= 1 毫安⇔150毫安，C外= 1.0μF）。

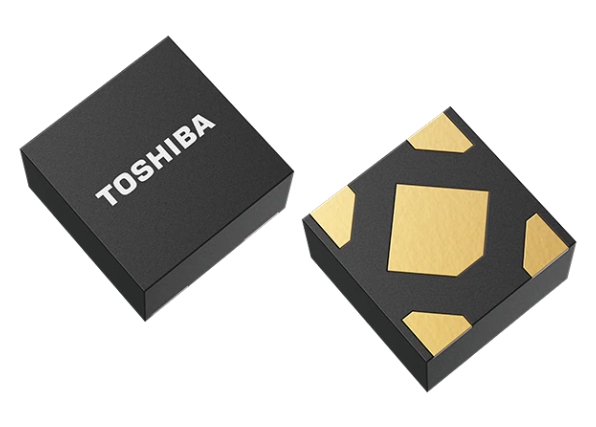

TCR2EN13采用超小型塑料模具 SDFN4/SDFN4E （0.8mm x 0.8mm x 0.38mm） 封装。TCR2EN 系列可与小型陶瓷输入和输出电容器协调使用，非常适合需要高密度电路板组装的便携式应用，例如手机。
特征
-
低压差电压
- V做= 160mV （典型值），2.5V 输出，I外= 150毫安
- V做= 210mV （典型值），1.8V输出，I外= 150毫安
- V做= 360mV （典型值） （1.2V） 输出，I外= 150毫安
- V做= 490mV （典型值），1.0V 输出，I外= 150毫安
-
低输出噪声电压
- V不= 35微伏有效值（典型值）在 2.5V 输出时，I外= 10mA，10Hz < f < 100kHz
- V不= 30微伏有效值（典型值） 在 1.8V 输出时，I外= 10mA，10Hz < f < 100kHz
- V不= 23μV有效值（典型值）在 1.2V 输出时，I外= 10mA，10Hz < f < 100kHz
- V不= 18μV有效值（典型值） 在 1.0V 输出时，I外= 10mA，10Hz < f < 100kHz
- 快速负载瞬态响应 （⊿V外= ±55mV （典型值） （I外= 1mA ⇔ 150mA，C外=1.0μF）
- 低静态偏置电流 （IB= 35μA （典型值） （在 I）外= 0毫安）
- 高纹波抑制 （R.R = 73dB （典型值，2.5V-输出，I外= 10mA，f = 1kHz）

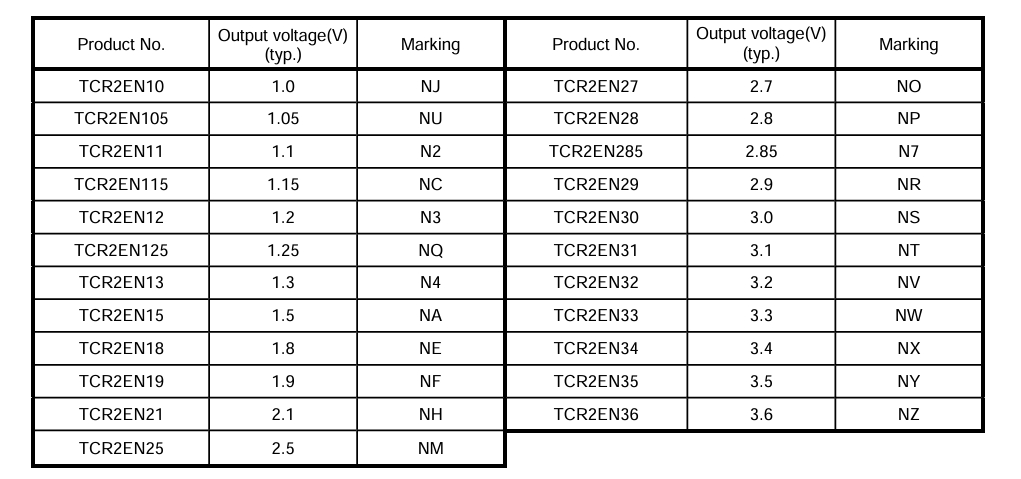

- 宽范围输出电压串 （V外= 1.0V 至 3.6V）
- 高 V外精度 ±1.0% （1.8V ≤ V外)
- 过流保护
- 自动放电
- CONTROL和GND之间的下拉连接
- 可以使用陶瓷电容器（C在= 0.1μF，C外=1.0μF）
- 超小型封装 SDFN4/SDFN4E （0.8mm x 0.8mm x 0.38mm）
引脚分配
应用电路
附件下载
TCR2EN13,LF(SE_规格书.PDF
