TCR3LM25A
Toshiba TCR3LM 300mA 低压差稳压器
TCR3LM系列是CMOS通用型单输出稳压器， 具有开/关控制输入， 具有低静态电流。这些稳压器的固定输出电压范围为 0.8 V 至 5.0 V，能够驱动高达 300 mA 的电流。它们具有过流保护、热关断和自动放电功能。TCR3LM 系列采用超小型塑料模具封装 DFN4D（1.0 mm x 1.0 mm;t 0.37 mm（典型值）），具有低静态电流（IB = 1.2 μA（典型值，IOUT = 0 mA）。TCR3LM25A由于 TCR3LM 系列可使用 0.47 μF 的小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，例如蜂窝电话。
特征
- 超小型封装 DFN4D （1.0 mm x 1.0 mm; t 0.37 mm（典型值））
- 低静态电流（IB（ON） = 1.2 μA（典型值，IOUT = 0 mA）
- 高纹波抑制比：70dB （典型值） （0.8V） 输出
- 高纹波抑制比（100 Hz时为74 dB（典型值），0.8 V输出） DFN4D
- 可以使用陶瓷电容器（CIN = 0.47 μF， COUT = 0.47 μF）
- 快速负载瞬态响应（2.8 V输出时为-70/+35 mV，IOUT = 1 mA⇔100 mA）
- 低压差（VDO = 213 mV（典型值）
- 2.8 V输出，IOUT = 200 mA）

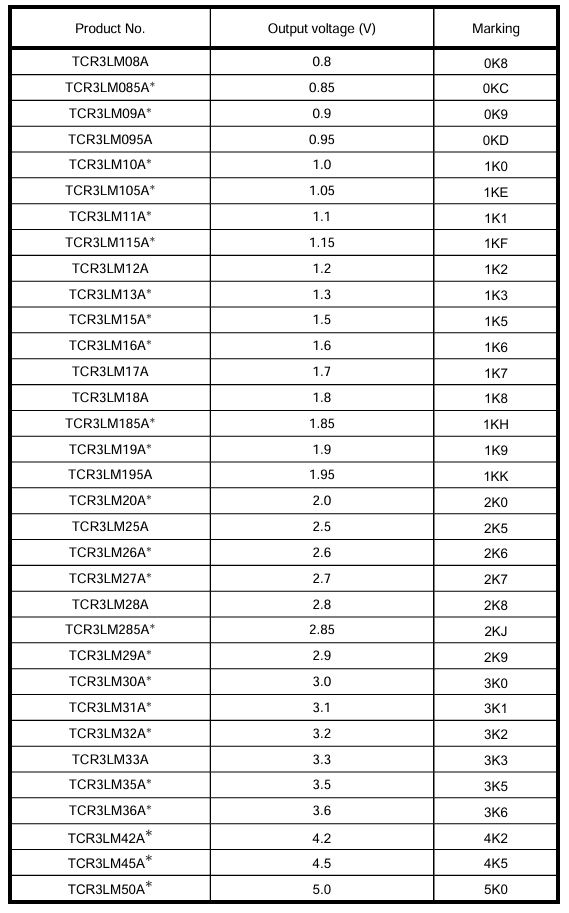

- 宽范围输出电压（VOUT = 0.8 至 5.0 V）
- 过流保护
- 热关断
- 自动放电
- CONTROL 和 GND 之间的下拉连接
应用
- 为便携式应用开发的功率IC
引脚分配

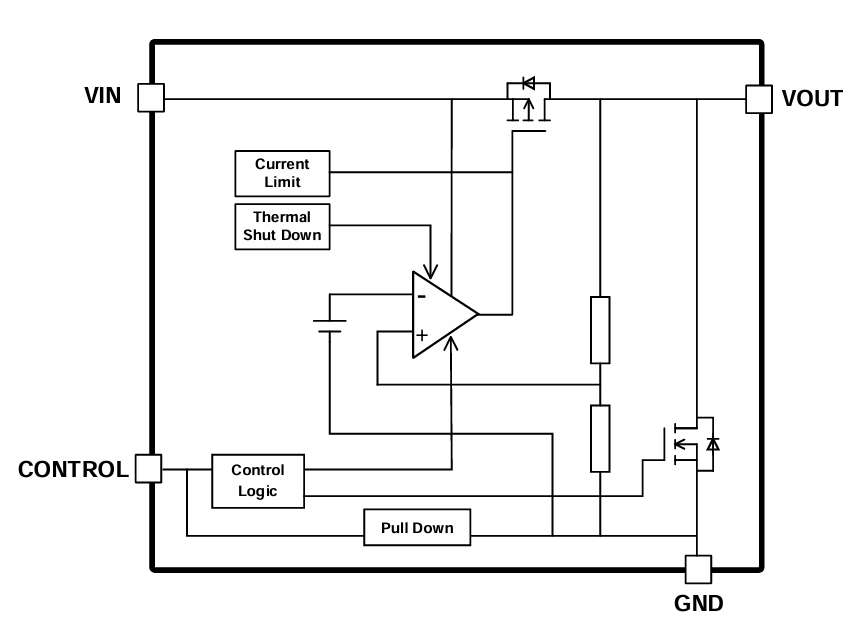

方框图
附件下载
TCR3LM25A规格书.pdf
