MP6501AGF-Z

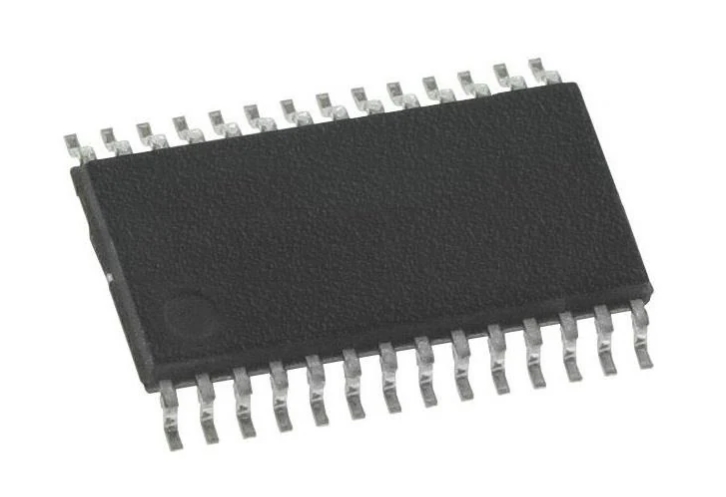

MP6501A是一款步进电机驱动器，内置微型步进转换器。它采用高达 35V 的电源电压工作，可提供高达 2.5A 的电机电流。该MP6501A可以在全步、半步、四分之一步进和八分之一步进模式下运行双极步进电机。内部安全功能包括过流保护、输入过压保护、UVLO 和热关断保护。MP6501AGF-Z该器件具有一个固定的 3.3V 基准输出，因此无需任何控制电源即可工作，并可与任何微控制器配合使用。开关的 Ron 低至 220mΩ。电流检测由外部电阻器完成。该MP6501A采用节省空间的 TSSOP-28 封装，带有裸露的导热垫。
主要特点
8V至35V宽输入电压范围 两个内部全桥PWM转换器 低导通电阻（HS：220mΩ;LS：220mΩ） 无需控制电源 简单的逻辑接口 3.3 V 和 5 V 兼容逻辑电源 全步、半步、四分之一步和八步功能 2.5A 最大输出电流 可调混合衰减比 过流保护输入 OVP 功能 热关断和欠压保护 节省空间的 TSSOP-28 EP 封装故障指示输出
附件下载
MP6501AGF步进电机驱动规格书.PDF
