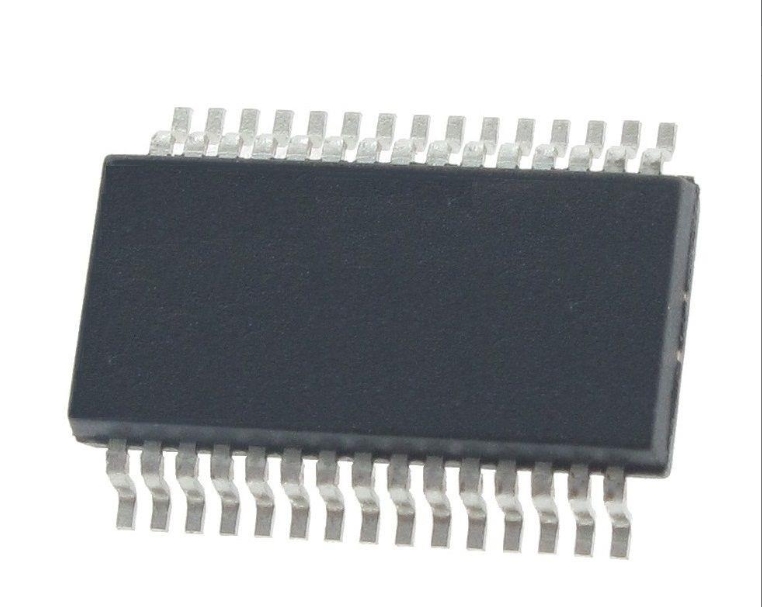

LV8728MR-AH
该LV8728MR是一款PWM电流控制微型步进电机驱动器。该驱动器可以执行从全步进到 1/128 步进的八种激励模式，并且只需通过 CLK 输入即可驱动。LV8728MR-AH适用于各种应用，具有丰富的激励方式。内置过流保护、热关断、低压保护电路，可根据客户应用进行安全设计。
主要特点
- 输出导通电阻（上侧：0.3Ω;下侧：0.25Ω;上下合计：0.55Ω;Ta = 25°C，IO = 2.0A）
- 低导通电阻带来低消耗
- 可选全、半、1/4、1/8、1/16、1/32、1/64、1/128 步进激励模式
- 丰富的激励模式可供选择
- 使用唯一的阶跃信号输入推进励磁阶跃
- 易于控制
- 过流保护电路
- 安全设计
- 热关断电路
- 安全设计
- 输入下拉电阻
- 安全设计
- 带复位引脚和使能引脚。
- 低消耗
- 提供正向反向控制
- 单通道PWM电流控制步进电机驱动器
- BiCDMOS工艺IC
- 最大 IO = 2.0A
附件下载
LV8728MR-AH_规格书.PDF
