TB67H420FTG

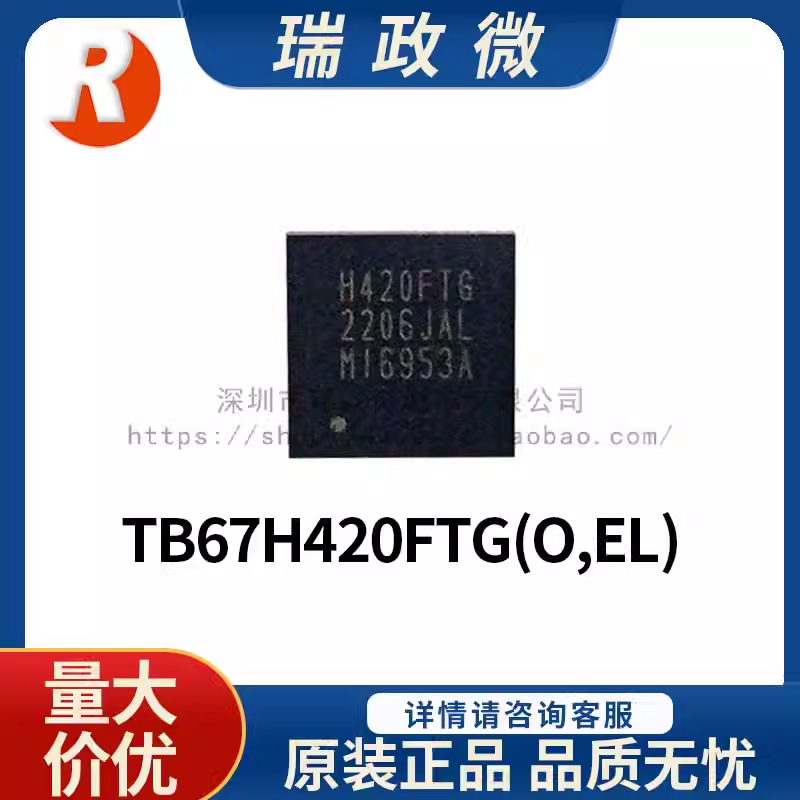

TOSHIBA TB67H420FTG有刷直流电机驱动器
东芝TB67H420FTG有刷直流电机驱动器是一种具有无电阻电流控制的电机驱动器。该电机驱动器集成了一个内部 H 桥，可以使用双 H 桥模式独立控制为 2 个有刷直流电机驱动器或 1 个步进电机驱动器。该TB67H420FTG具有高电压 （50V）、大电流 （9A）、错误检测功能、错误检测信号输出和低 Rds （开）.该电机驱动器采用小型 7mm x 7mm 四方扁平无引线 （QFN-48） 封装，带有导热焊盘。典型应用包括办公设备、家用电器、银行终端和自动取款机。特征
- 支持大电流（9A）和高压（50V）有刷直流电机操作
- 使用 H 桥模式驱动 2 个有刷直流电机
- 使用双 H 桥模式驱动 1x 步进电机
- 内置检测无电阻电流控制，高级电流检测系统 （ACDS）
- 低 Rds （开）MOSFET（高侧 + 低侧 = 0.33Ω，典型值）
- 错误检测信号输出（错误输出）
-
错误检测功能
- 热关断 （TSD）
- 过流检测 （ISD）
- 上电复位 （POR）
- 电机负载开路检测 （OPD）
- 使用外部元件的可调恒流PWM频率
- 带导热焊盘的小型 7mm x 7mm QFN-48 封装
应用
- 办公设备
- 家电
- 银行终端
- 自动取款机
典型应用
方框图
机械制图
附件下载
TB67H420FTG,EL_规格书.PDF
