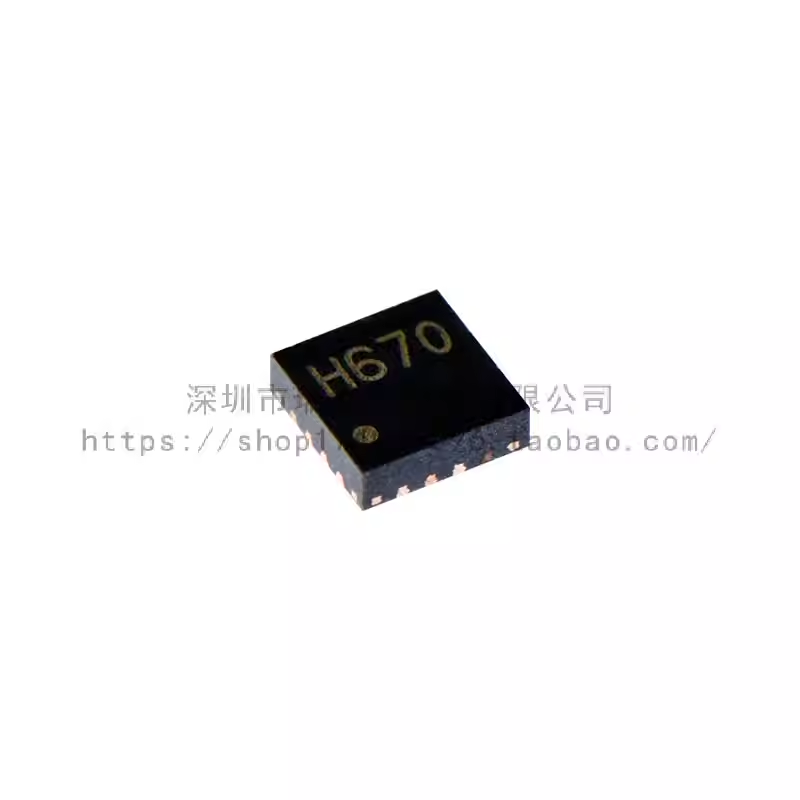

TC78H670FTG(O,EL)
TOSHIBA TC78H670FTG超紧凑型步进电机驱动器
东芝TC78H670FTG超紧凑型步进电机驱动器是一款功能强大且灵活的两相双极步进电机驱动器，它使用PWM斩波器并具有内置的双H桥。该电机适用于需要高集成度的 1 至 4 节电池或 12V 供电的工业、消费和医疗保健设备。TC78H670FTG步进电机驱动器可在 2.5V 至 16V 电压范围内工作，具有 2A 输出电流处理能力。该电机驱动器具有 128 级分辨率，无需复杂的闭环设计即可提供超精密控制。TC78H670FTG步进电机驱动器允许全步、半步、四分之一步进、1/8、1/16、1/32、1/64 和 1/128 步进操作。TC78H670FTG步进电机驱动器集成了内置的高级电流检测系统 （ACDS），无需检测电阻器即可进行电流保护。这既节省了成本，又节省了电路板空间。该驱动器提供热关断 （TSD）、过流关断、电机负载开路和欠压锁定 （UVLO） 错误检测功能，并具有标志输出功能。TC78H670FTG步进电机驱动器可在简单的时钟输入或主机支持的串行接口中灵活地控制速度和方向。该电机驱动器采用紧凑且散热效率高的 QFN16 封装。
特征
-
内置双 H 桥：
- 能够控制1个双极步进电机
- 良好的功率密度 2.5-16V / 2.0A
- PWM控制的恒流驱动
- 2.5V至16V电源工作电压
-
2A 输出额定电流（最大值）
- 超低待机电流：0.1uA（最大值）
- 低导通电阻（高 + 低侧 = 0.48Ω（典型值）） MOSFET 输出级
- 先进的电流检测系统（ACDS）无需电流保护检测电阻器
- 电机的斩波频率可通过外部电阻器调节
-
128 微步进允许跨步进进行超精细调整，即使对于低分辨率类型的步进电机也是如此
- 允许全步、半步、四分之一步、1/8、1/16、1/32、1/64 和 1/128 步进操作
-
多重错误检测功能：
- 热关断 （TSD）
- 过流关断检测 （ISD）
- 电机负载开路 （OPD）
- 欠压锁定 （UVLO）
- 错误检测（TSD/ISD/OPD）标志输出功能
- 内置 V抄送内部电路的稳压器
- 带导热焊盘的小型 QFN16 封装（3mm x 3mm 和 0.5mm 间距）
应用
- 监控摄像头
- PTZ Web 会议摄像机
- 智能锁
- 电动遮阳帘和百叶窗
- 便携式设备
- 掌柜
- 驱动器
- 玩具机器人
方框图
附件下载
TC78H670FTG规格书.pdf
