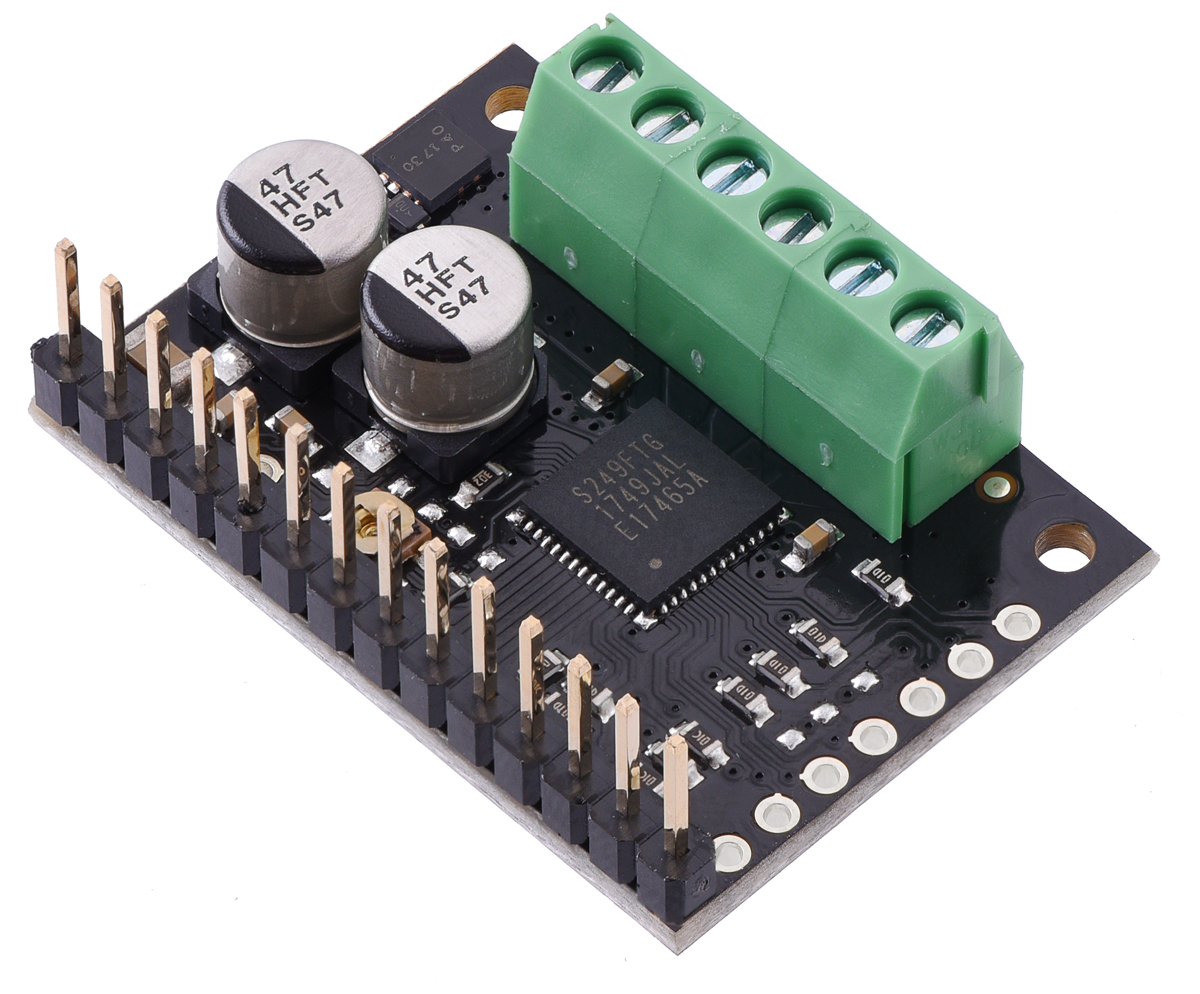

TB67S249FTG有源增益控制 时钟控制 双极性步进电机驱动器 TB67S249FTG是一款时钟控制的双极性步进电机驱动器，具有内置的有源增益控制架构。该TB67S249FTG还具有内部电流反馈控制 （ACDS），使驱动器能够在不使用检测电阻器的情况下控制电机电流。使用 BiCD 工艺，TB67S249FTG的额定电压为 50 V，4.5 A。

           TB67S249FTG特性 • 内置防失速架构（AGC：有源增益控制） P-VQFN48-0707-0.50-004 重量 0.14 克（典型值） • 内置检测无电阻电流控制架构（ACDS：高级电流检测系统） • 低导通 MOSFET（高边 + 低边 = 0.33 Ω （典型值）） • 内置微步进控制。（全、半 （a）、半 （b）、四分之一、1/8、1/16、1/32 步长分辨率） • 多重错误检测功能（热关断 （TSD）、过流保护 （ISD）、上电复位 （POR）、电机负载开路 （OPD）） • 错误检测状态输出（错误输出） • 内部 VCC （5 V） 稳压器使驱动器能够使用单电源 （VM） 运行。• 使用外部元件可调节恒流PWM频率 • 背面带导热焊盘的小型封装 （QFN48：7.0 mm x 7.0 mm） 请注意： 使用TB67S249FTG时请考虑热情况。

方框图
