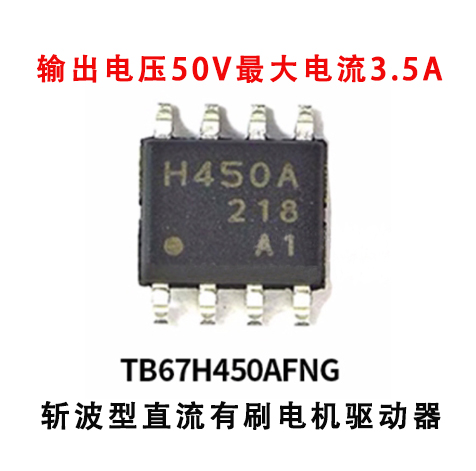

TB67H450AFNG(O,EL)
Toshiba TB67H45 Brushed Motor 驱动器
东芝TB67H450AFNG有刷电机驱动器是脉宽调制（PWM）斩波式直流有刷电机驱动器。这些器件支持PWM恒流驱动和直接PWM驱动。TB67H45电机驱动器采用BiCD工艺制造，该工艺在单个芯片上集成了双极性、CMOS和双扩散MOS （DMOS）器件。TB67H450FNG电机驱动器具有一个内置输出MOSFET，具有低导通电阻和V抄送用于内部电路操作的调节器。这些器件还包括错误检测功能，如热关断 （TSD）、过流检测 （ISD） 和欠压锁定 （UVLO）。两款器件的额定输出电压为 50V，最大电流为 3.5A。东芝TB67H450AFNG和TB67H451AFNG有刷电机驱动器采用P-HSOP-8封装，工作温度范围为-40°C至+85°C。
特征
- 采用BiCD工艺的单片IC
- 支持PWM恒流驱动和直接PWM驱动
- 支持四种操作模式：前进、后退、制动和停止（OFF）
- 内置输出MOSFET，具有低导通电阻（高边+低边=0.6Ω（典型值））
- 实现高压大电流驱动
-
内置错误检测功能
- 热关断 （TSD）
- 过流检测 （ISD）
- 欠压锁定（UVLO）
- 内置 V抄送用于内部电路操作的稳压器
应用
- 消费类电子产品
- 工业设备
- 工厂自动化系统
- 多功能打印机
- 办公设备
- 自动售货机
- 家电
- 通用直流电机
规格
- 50V电机电源电压（VM）
- 50V电机输出电压（V外)
- 3.5A电机输出电流（I外)
- 400kHz控制逻辑频率输入范围（fLOGIC）
- 2.85W功耗（PD)
-
逻辑输入引脚电压
- 6.0V VIN（H）
- -0.4V VIN（L）
- 工作温度范围：-40°C至+85°C （TOPR的)
- P-HSOP-8-0405-1.27-002 封装
方框图
引脚名称
包装概要
附件下载
TB67H450AFNG规格书.pdf
