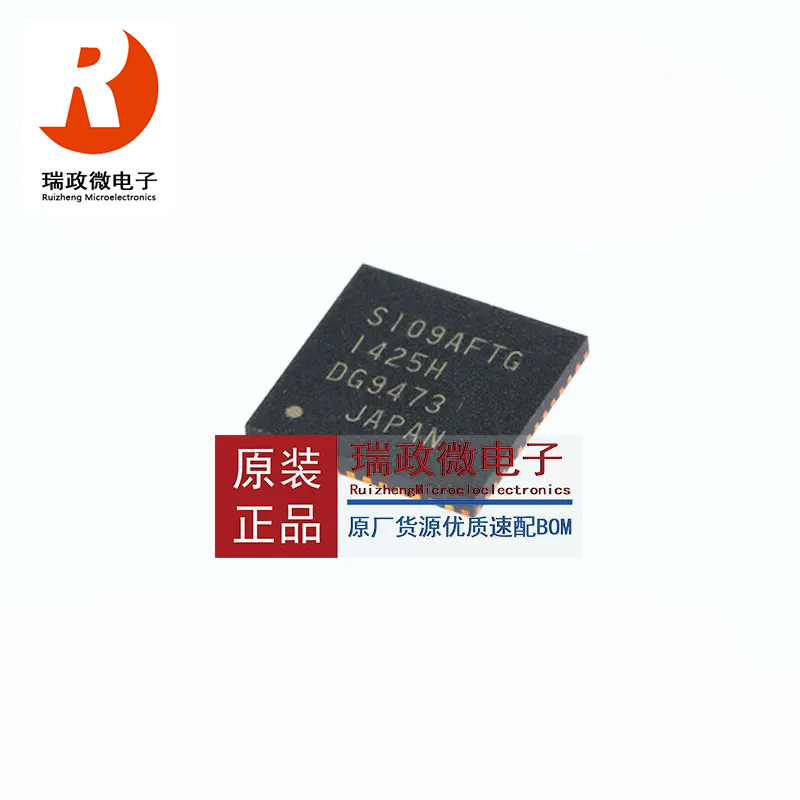

TB67S109AFTG, TB67S109AFNG-时钟控制双极步进电机驱动器

      TB67S109AFTG是一款使用PWM斩波器的两相双极步进电机驱动器。内置时钟解码器。采用 BiCD 工艺制造，额定值为 50 V/4.0 A。

 TB67S109AFTG特点 • BiCD 工艺集成单片 IC。• 能够控制1个双极步进电机。• PWM控制恒流驱动。• 允许全步、半步、四分之一步、1/8、1/16、1/32 步操作。• 低导通电阻（高+低侧=0.49Ω（典型值））MOSFET输出级。• 高效电机电流控制机制（高级动态混合衰减） • 高电压和高电流（规格请参考绝对最大额定值和工作范围） • 错误检测（TSD/ISD）信号输出功能 • 内置错误检测电路（热关断 （TSD）、过流关断 （ISD） 和上电复位 （POR）） • 内置 VCC 稳压器，用于内部电路。• 电机的斩波频率可以通过外部电阻和电容器来定制。

• 多封装阵容

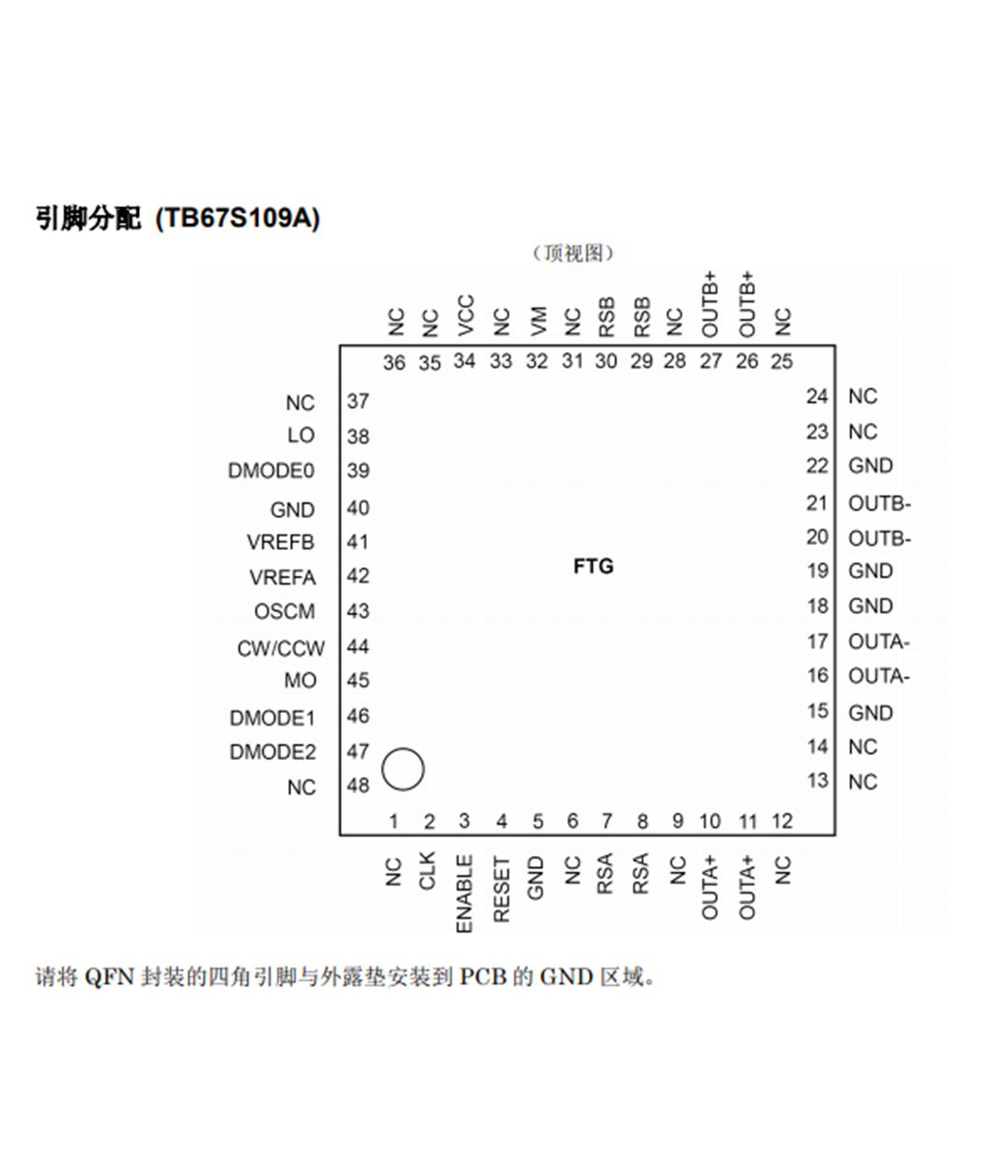

TB67S109AFTG：P-WQFN48-0707-0.50-003

TB67S109AFNG：HTSSOP48-P-300-0.50

 注） 使用过程中请注意热条件。
