“TLP176AM”是采用4引脚SO6封装，关闭状态输出端电压额定值为60V，导通状态电流额定值为0.7A的光继电器，适用于工厂自动化和其它工业应用。
TLP176AM搭载了采用新型工艺U-MOSIX制造而成的MOSFET，支持最高达0.7A的导通状态电流。此外，它还改进了传统产品TLP172A的特性（比如导通状态电流和隔离电压），可直接代替传统产品。相比于传统产品TLP172AM，它还改进了ESD抗扰度。
TLP176AM适用于代替1-Form-A机械继电器—用光继电器代替机械继电器有助于提高系统可靠性，减小继电器和继电器驱动所需的空间。TLP176AM的额定工作温度高达110ºC（最大值），也更便于实现系统级热设计的温度容限。
特点

• 4引脚SO6封装

• 最大绝对额定值：关闭状态输出端电压60V

• 导通状态电流0.7A，2.1A（脉冲），工作温度-40~110ºC

• 改进了ESD抗扰度

应用

• 工业设备（PLC、I/O接口等）

• 楼宇自动化系统（HVAC[1]等）

• 半导体测试仪

• 安全设备

• 代替机械继电器（AC 24至32V系统，DC 24至48V系统）

[1] HVAC（制暖、通风和空调）
产品规格

器件型号	封装	最大绝对额定值				触发 LED 电流 IFT 最大值 （mA）	导通电阻 RON 最大值 （Ω）	接通时间 tON 最大值 （ms）	接通时间 tOFF 最大值 （ms）	隔离电压 BVS 最小值 （Vrms）	输出型式
		关闭状态 输出端电压 VOFF （V）	导通状态 电流 ION (A)	导通状态 电流 （脉冲） IONP （A）	工作 温度 Topr （°C）
TLP176AM[2]	4引脚SO6	60	0.7	2.1	-40~110	3	2	3	0.5	3750	1-Form-A
TLP172AM			0.5	1.5				2

[2] 新产品

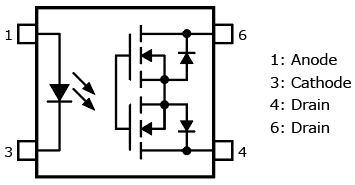

引脚分布

注：
（@Ta=25°C）
注：

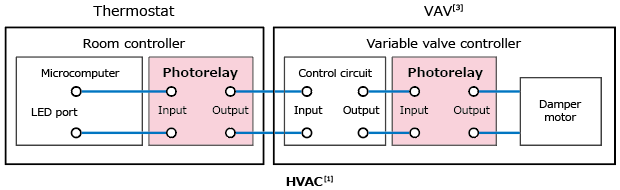

应用电路示例

注：
[3] VAV（变风量）
